A類
一：產品規格與質量標準（折射率）

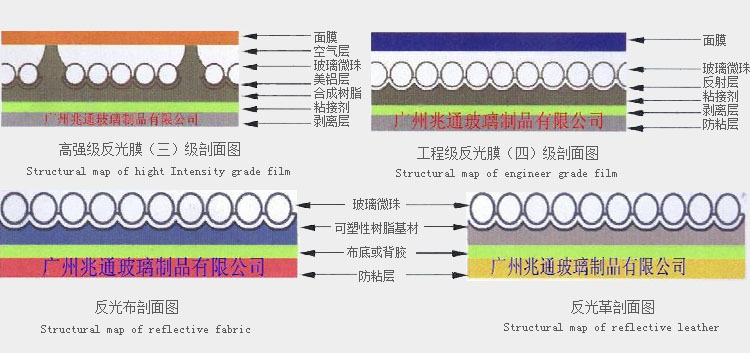

該產品主要用于制作外露型反光材料，如反光布、反光熱熔膜、反光革、反光絲等產品，也可制作空氣平頂型反光材料，如高強級反光膜。同時該產品也可用于反光涂料、反光油墨的生產加工。
規格
粒徑大小
折射率(ND)
失透率
成圓率
密度
色澤形狀
主要成份
150-200目 200-250目 250-300目 300-350目 350-400目 400-450目 450-500目
100微米 75微米 60微米 50微米 45微米 30微米 25微米
1.93± 0.01
≤ 1%
≥95%
4.1±0.2g/cm3
白色球形粉末，流動性好
TiO2-BaO-SiO2
B類
該產品主要用于制作平頂型反光材料，如工程級反光膜、超工程級反光膜。
規格
粒徑大小
折射率(ND)
失透率
成圓率
密度
色澤形狀
主要成份
150-200目 200-250目 250-300目 300-350目 350-400目 400-450目 450-500目
100微米 75微米 60微米 50微米 45微米 30微米 25微米
2.2± 0.1
≤ 5%
≥95%
4.5±0.2g/cm3
白色球形粉末，流動性好
TiO2-BaO-SiO2
C類鍍膜微珠
規格
粒徑大小
折射率(ND)
失透率
成圓率
密度
色澤形狀
主要成份
200-250目 250-300目 300-350目 350-400目 400-450目
75微米 75微米 50微米 45微米 30微米
2.2± 0.1
≤ 5%
≥95%
4.5±0.2g/cm3
灰色球形粉末，流動性好
TiO2-BaO-SiO2
二.包裝規格
外包裝
桶尺寸
凈重
毛重
紙板桶；內包裝：塑料袋、干燥劑。
Φ30cm×35cm
25公斤/桶
26.7公斤/桶
3.產品特性
高折射玻璃珠主要具有回歸反射特性.所謂回歸反射是一種光學現象，當光線照射到透鏡之類的物體上，經折射后聚集，再從焦點反射又經透鏡折射回歸光源方向，這就是回歸反射?；貧w織物具有將照射到其上的入射光按原入射線大部分返回，提高自身能見度的功能，因而將它制成服裝或其它用品，很適合夜間或黑暗處活動人員的穿著或攜帶，借以提高自身的能見度，防止交通事故的發生。
4.產品用途
回歸反射織物都采用微珠。回歸反射織物對微珠的選擇是很重要的。為了達到較高的反射率，微珠折射率要在1.9－2.2之間，直徑要在44－88μｍ范圍內，這是因為用此范圍內的微珠加工反光布可達到輕而柔軟的效果。因為本產品具有反光強度高，使用效果好和無需外加電源等等突出的特點，所以高折射玻璃微珠應用領域廣泛。例如:反光織物,反光涂料,化工涂料,廣告宣傳材料,服飾材料,反光膜,反光布,反光標牌,標識,機場跑道,鞋帽,書包,水陸空救生用品等.
絲印使用方法簡介
水性絲印法一：反光粉可以直接加入到本公司的反光漿中，調均勻（可以適當添加助劑增強牢度），即可印花、印刷。
水性絲印法二：反光粉可以直接加入到透明漿中，調均勻（可以適當添加助劑增強牢度），即可印花、印刷。
油性絲印法一：反光粉可以直接加入到光油中，調均勻（可以適當添加助劑增強牢度），即可印花、印刷。
油性絲印法二：可以直接加入到油墨中，制成反光油墨，絲印或刷涂到織物或其他物品上，使用操作簡單方便，易于掌握。添加量依反光亮度多少添加。
油性絲印法三：先底涂印花漿---面涂反光漿---烘干固化 反光漿配制：根據用量多少，將反光粉稱量后先用溶劑（環已酮）調成糊狀，然后，加入到透明印花漿料中，調均勻使用。 * 印刷時，印刷的膠層厚度要薄，以30微米—50微米為宜，以確保反光粉能半露在表面，產生反光效果。 可以根據用途，采用粗細不等的粒徑，取得各種反光效果。（粒徑不等，反光效果越好）
噴涂使用方法
1. 先反光底漆噴涂打底，待反光底漆干燥后，再噴反光面漆。若對水泥面施工，建議噴兩層反光底漆效果更佳
2. 建議使用W-71型噴槍（噴口￠1.50毫米），底漆使用噴槍壓力2.0Kg/cm2左右，面漆噴槍壓力3.0kg/cm2左右
3. 施工時噴槍和表面需要保持18cm, 噴槍角度45°，噴漆膜層要均薄，獲得效果佳。對不明底材，事先要小面積試用
4. 不要在雨霧雪天等惡劣天氣下施工，會影響牢度。
注意
1.使用前要清潔施工表面，表面無油污，干燥。
2. 施工前必須將反光底漆和反光面漆攪拌均勻；噴漆過程中要不停攪拌，以防止反光粉沉淀。
以上技術參數，來自各個行業的實際應用總結，只供參考，請每位客戶在使用前，必須自行先試驗打樣，確認后方可批量生產，或致電與我們技術人員咨詢。
